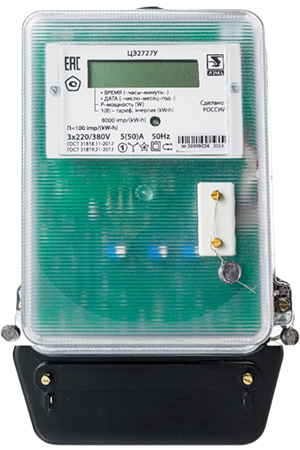

ЦЭ2727У В ТРАДИЦИОННОМ КОРПУСЕ G02

Счетчик электроэнергии трехфазный многотарифный
ТУ 4228-005-59483005-2015

Сертифицирован и внесен в Государственный реестр средств измерений РФ под номером 61797-15.

Наименование характеристики Значение
Класс точности 1,0
Класс точности для реактивной энергии по ГОСТ 52425 (ГОСТ 31819.23-2012) 1,0; 2,0
Число тарифов от 1 до 8*
Тип счетного механизма ЖКИ
Номинальное напряжение, В 220/400; 57/100
Базовый (максимальный) ток, А 5(10); 5(50); 10(100)
Постоянная счетчика, имп/кВт-ч От 50 до 160 000
Стартовый ток (порог чувствительности)
% от Iном для класса 0,5S (1,0) 0,1 (0,2)
% от Iб для класса 1,0 0,4
Номинальная частота сети, Гц 50
Потребляемая мощность в цепи тока, В•А, не более 0,2
Потребляемая мощность в цепи напряжения, В•А(Вт), не более:
для счетчиков с EIA485; 8,0 (2,0)
для счетчиков с модемом передачи данных 10 (5,0)
Точность хода часов:
при питании от сети напряжения, с/ 24 ч ± 0,5
при питании от автономного источника, с/36 ч ± 1,5
Диапазон рабочих температур от -40 до +60
Относительная влажность воздуха, % 90 при температуре 30С
Степень защиты по ГОСТ 14254 IP52
Атмосферное давление, мм.рт.ст. (кПа) 537-800 (70-106,7)

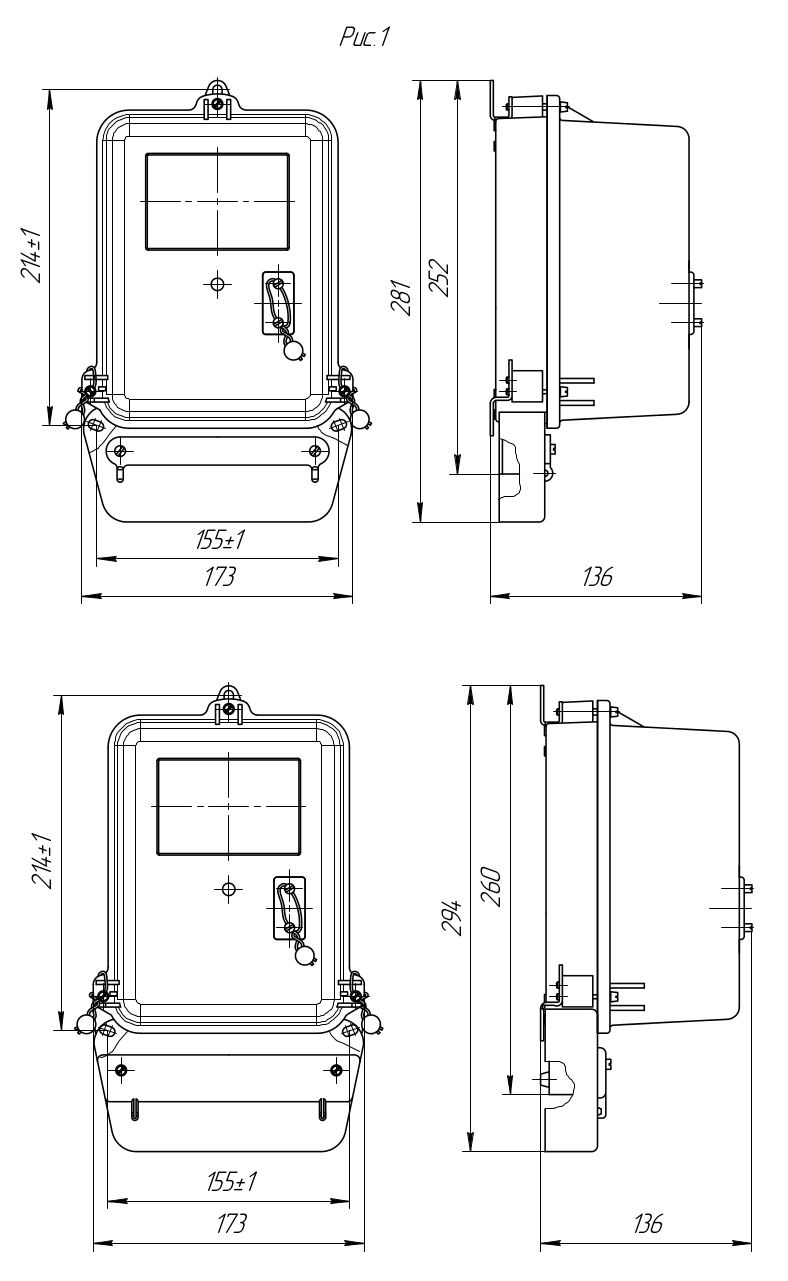

Габаритные размеры, не более, мм 281(294) x 173 x 136*
Масса, не более, кг 1,5
Средний срок службы, не менее, лет 30
Гарантийный срок эксплуатации, мес. 60
Межповерочный интервал, лет 16
Средняя наработка на отказ, ч 141 000

ОСОБЕННОСТИ СЧЕТЧИКА

  • Датчик тока в виде измерительного трансформатора тока.
  • Наличие вариантов исполнения с интерфейсом RS-485, PLC-модемом для использования в системах АСКУЭ.
  • Защита от хищений электроэнергии.
  • Ведение журнала событий.
  • Программное обеспечение выполняет функции управления режимами работы счетчика, архивирования данных об измеренной электрической энергии, хранения и передачи измерительной информации через цифровые интерфейсы.
  • Конструкция корпуса обеспечивает пыле- и влагозащиту электронного модуля, как со стороны корпуса, так и со стороны зажимной платы.
  • Основные передающие устройства и испытательные выходы конструктивно объединены и гальванически изолированы от электрической энергии.
  • Технологический запас по классу точности.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.
  • Гарантийный срок эксплуатации – до 60 месяцев
  • Межповерочный интервал – 16 лет
  • Средний срок службы – не менее 30 лет.
  • Учет активной и реактивной электрической энергии, в том числе по тарифам (вариантно: до 4-х или до 8 тарифов);
  • Предоставляет возможность формирования суточных тарифных расписаний с использованием 16 границ временных зон в зависимости от дней недели и особых программируемых дат;
  • Предоставляет возможность программировать два независимых годовых сезонных расписания по 12 сезонов каждое;
  • Обеспечивает архивирование получасовых профилей мощности для активной и реактивной энергии, а также суточную и месячную фиксацию учтенной энергии на глубину до 4 месяцев;
  • Обеспечивает отображение на ЖКИ признака наличия напряжения сети для каждой из фаз;
  • Предоставляет возможность программировать состав данных, отображаемых на ЖКИ в циклическом режиме;
  • При отключении напряжения сети обеспечивает сохранение учтенных данных на период не менее 10 лет и непрерывный ход внутренних часов не менее межповерочного интервала (16 лет).

В счетчиках предусмотрено наличие двух независимых цифровых интерфейсов для технологического обслуживания рабочей программы счетчика и для обмена данными с удаленными устройствами (EIA485). Для обмена данными по EIA485 используется протокол обмена по промышленному стандарту MODBUS.

Счетчики имеют защиту:

  • от хищений электроэнергии (функция реверсивного счетного механизма, аппаратная блокировка сброса показаний регистров учета электроэнергии);
  • от несанкционированного изменения программируемых параметров и конфигурации программного обеспечения (цифровые пароли двух уровней доступа, аппаратная блокировка).

Счетчики обеспечивают автоматическую фиксацию событий в электронном архиве, связанных с режимами эксплуатации счетчика (отключение напряжения сети, обмен данными через интерфейсы и др.)

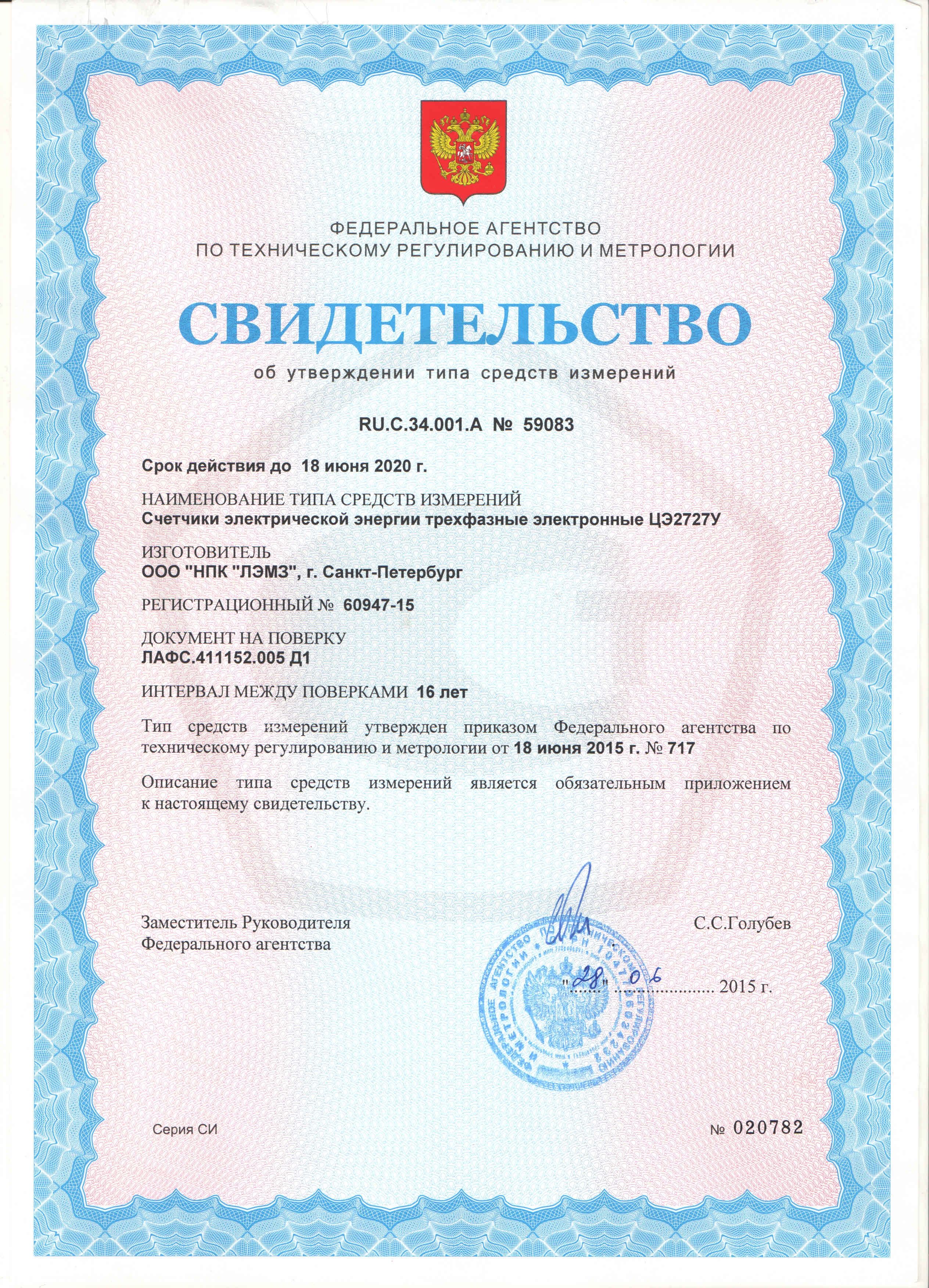

Свидетельство об утверждении типа

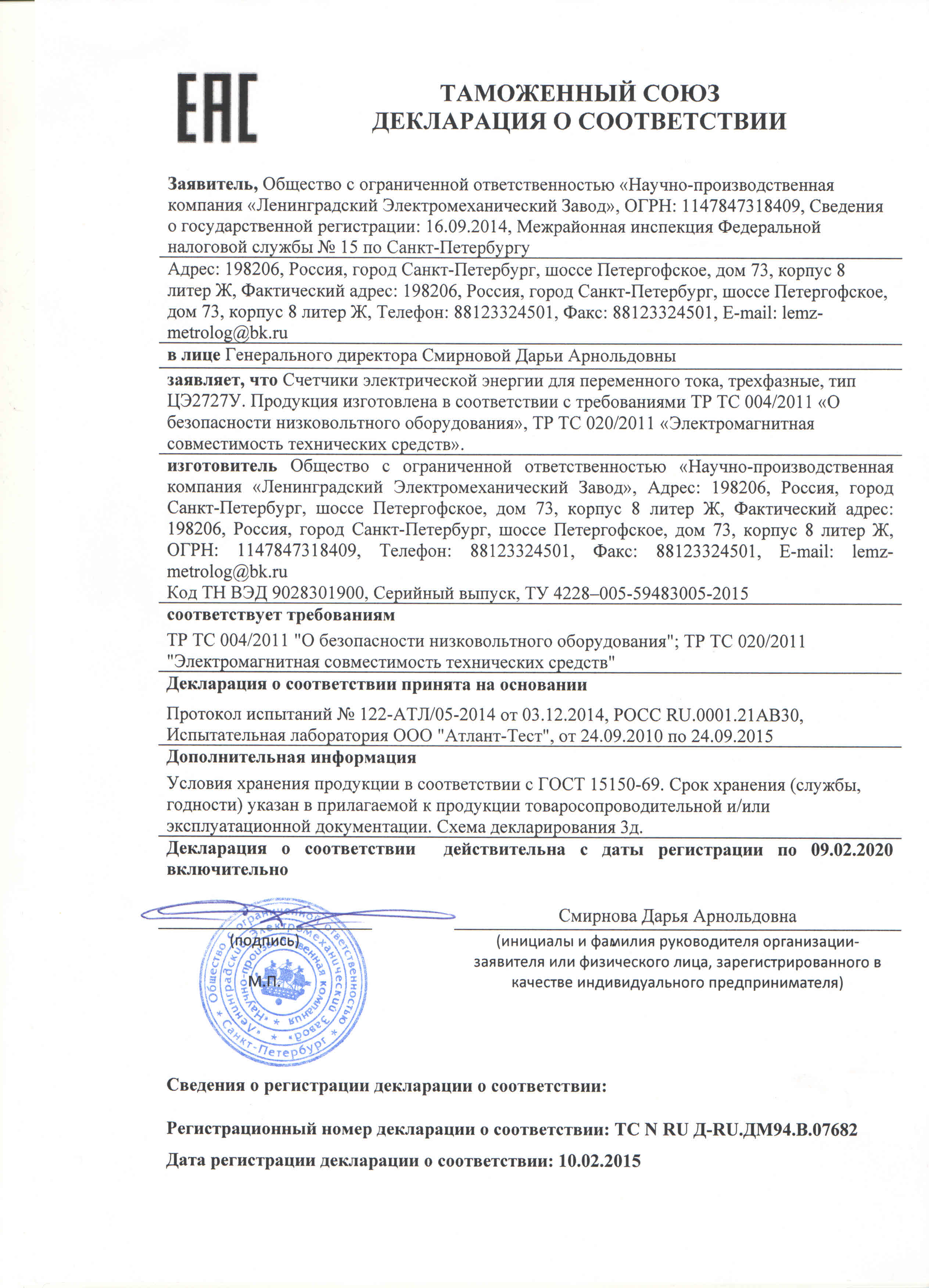

Декларация соответствия
