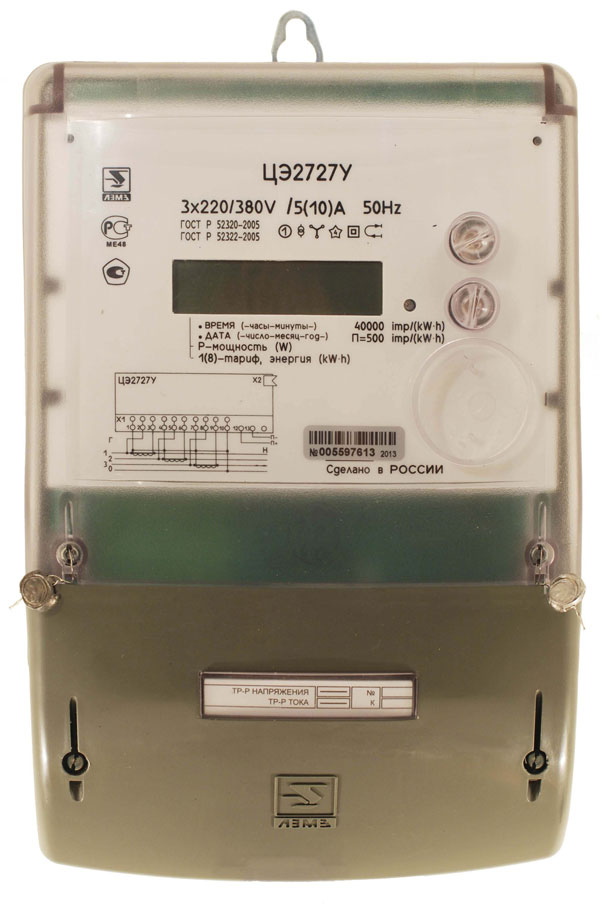

ЦЭ2727У В ПЛОСКОМ КОРПУСЕ G07
Счетчик электроэнергии трехфазный многотарифный
ТУ 4228-005-59483005-2015
Сертифицирован и внесен в Государственный реестр средств измерений РФ под номером 60947-15.
Наименование характеристики | Значение |
Класс точности | 1,0 |
Класс точности для реактивной энергии по ГОСТ 52425 (ГОСТ 31819.23-2012) | 1,0; 2,0 |
Число тарифов | от 1 до 8* |
Тип счетного механизма | ЖКИ |
Номинальное напряжение, В | 220/400; 57/100 |
Базовый (максимальный) ток, А | 5(10); 5(50); 10(100) |
Постоянная счетчика, имп/кВт-ч | От 50 до 160 000 |
Стартовый ток (порог чувствительности) | |
% от Iном для класса 0,5S (1,0) | 0,1 (0,2) |
% от Iб для класса 1,0 | 0,4 |
Номинальная частота сети, Гц | 50 |
Потребляемая мощность в цепи тока, В•А, не более | 0,2 |
Потребляемая мощность в цепи напряжения, В•А(Вт), не более: | |
для счетчиков с EIA485; | 8,0 (2,0) |
для счетчиков с модемом передачи данных | 10 (5,0) |
Точность хода часов: | |
при питании от сети напряжения, с/ 24 ч | ± 0,5 |
при питании от автономного источника, с/36 ч | ± 1,5 |
Диапазон рабочих температур | от -40 до +60 |
Относительная влажность воздуха, % | 90 при температуре 30С |
Степень защиты по ГОСТ 14254 | IP52 |
Атмосферное давление, мм.рт.ст. (кПа) | 537-800 (70-106,7) |

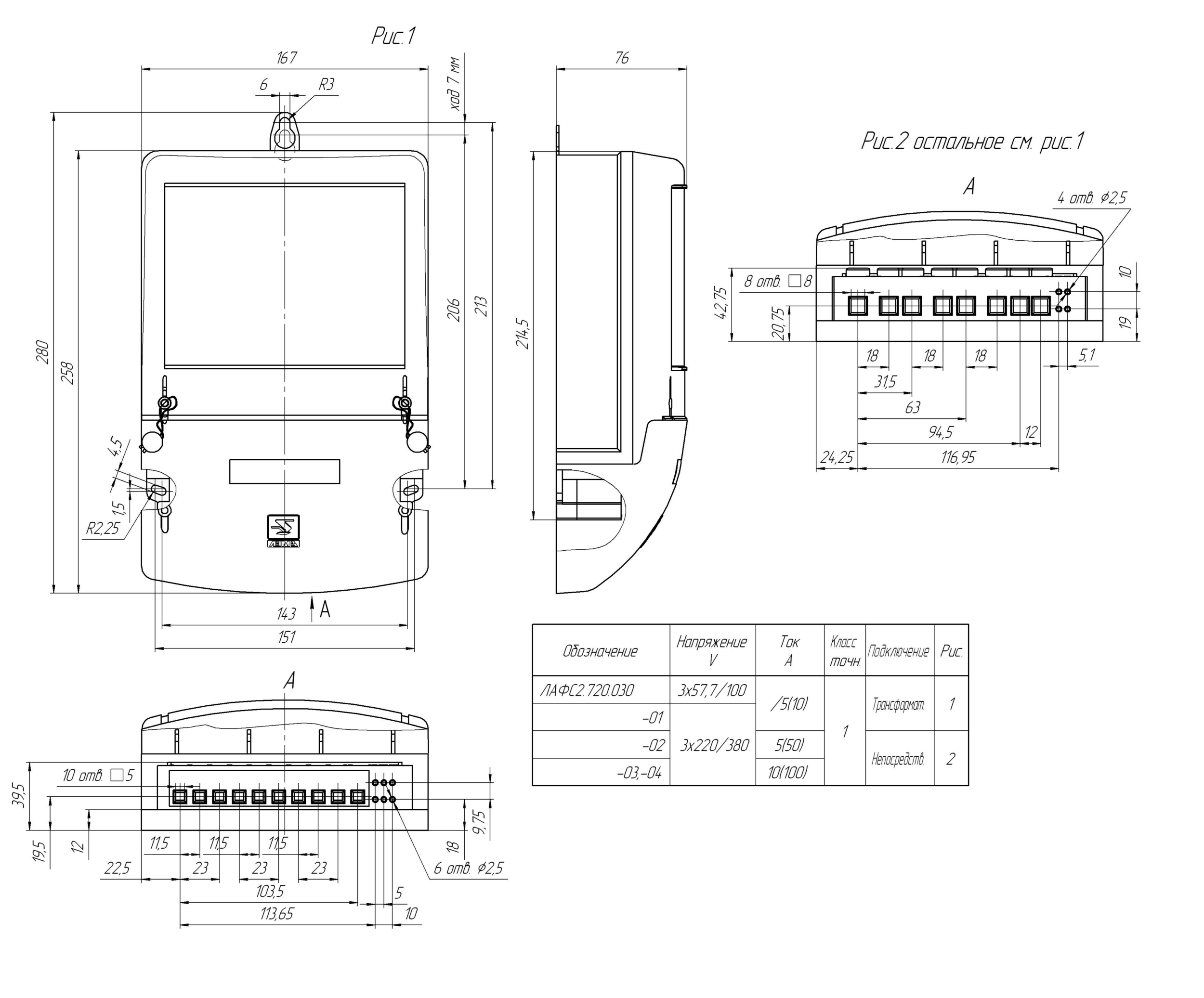

Габаритные размеры, не более, мм | 280 х 170 х 76* |
Масса, не более, кг | 1,5 |
Средний срок службы, не менее, лет | 30 |
Гарантийный срок эксплуатации, мес. | 60 |
Межповерочный интервал, лет | 16 |
Средняя наработка на отказ, ч | 141 000 |
ОСОБЕННОСТИ СЧЕТЧИКА
- Датчик тока в виде измерительного трансформатора тока.
- Наличие вариантов исполнения с интерфейсом RS-485, PLC-модемом для использования в системах АСКУЭ.
- Защита от хищений электроэнергии.
- Ведение журнала событий.
- Программное обеспечение выполняет функции управления режимами работы счетчика, архивирования данных об измеренной электрической энергии, хранения и передачи измерительной информации через цифровые интерфейсы.
- Конструкция корпуса обеспечивает пыле- и влагозащиту электронного модуля, как со стороны корпуса, так и со стороны зажимной платы.
- Основные передающие устройства и испытательные выходы конструктивно объединены и гальванически изолированы от электрической энергии.
- Технологический запас по классу точности.
- Устойчивость к климатическим, механическим и электромагнитным воздействиям.
- Гарантийный срок эксплуатации – до 60 месяцев
- Межповерочный интервал – 16 лет
- Средний срок службы – не менее 30 лет.
- Учет активной и реактивной электрической энергии, в том числе по тарифам (вариантно: до 4-х или до 8 тарифов);
- Предоставляет возможность формирования суточных тарифных расписаний с использованием 16 границ временных зон в зависимости от дней недели и особых программируемых дат;
- Предоставляет возможность программировать два независимых годовых сезонных расписания по 12 сезонов каждое;
- Обеспечивает архивирование получасовых профилей мощности для активной и реактивной энергии, а также суточную и месячную фиксацию учтенной энергии на глубину до 4 месяцев;
- Обеспечивает отображение на ЖКИ признака наличия напряжения сети для каждой из фаз;
- Предоставляет возможность программировать состав данных, отображаемых на ЖКИ в циклическом режиме;
- При отключении напряжения сети обеспечивает сохранение учтенных данных на период не менее 10 лет и непрерывный ход внутренних часов не менее межповерочного интервала (16 лет).
В счетчиках предусмотрено наличие двух независимых цифровых интерфейсов для технологического обслуживания рабочей программы счетчика и для обмена данными с удаленными устройствами (EIA485). Для обмена данными по EIA485 используется протокол обмена по промышленному стандарту MODBUS.
Счетчики имеют защиту:
- от хищений электроэнергии (функция реверсивного счетного механизма, аппаратная блокировка сброса показаний регистров учета электроэнергии);
- от несанкционированного изменения программируемых параметров и конфигурации программного обеспечения (цифровые пароли двух уровней доступа, аппаратная блокировка).
Счетчики обеспечивают автоматическую фиксацию событий в электронном архиве, связанных с режимами эксплуатации счетчика (отключение напряжения сети, обмен данными через интерфейсы и др.)

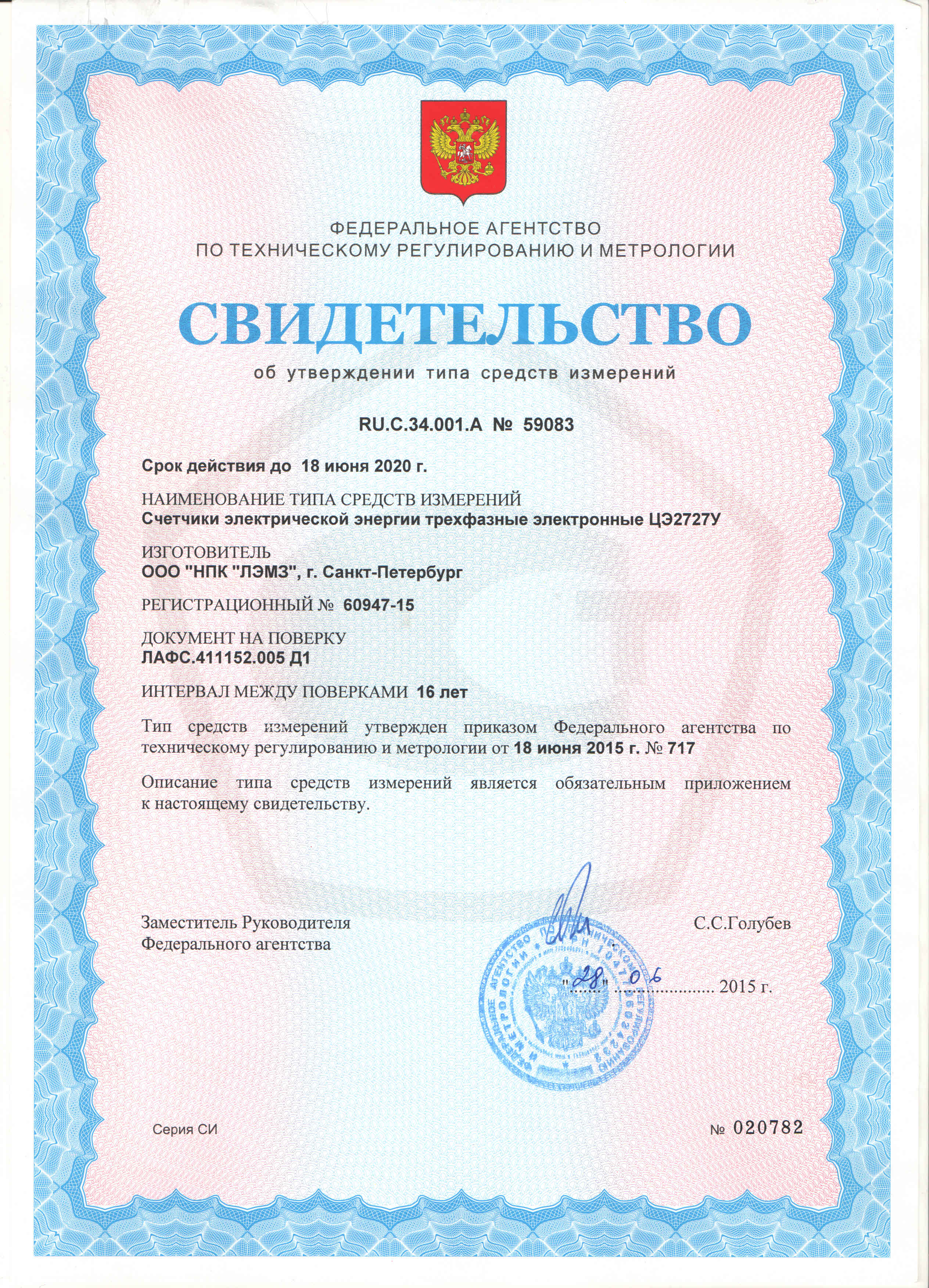

Свидетельство об утверждении типа

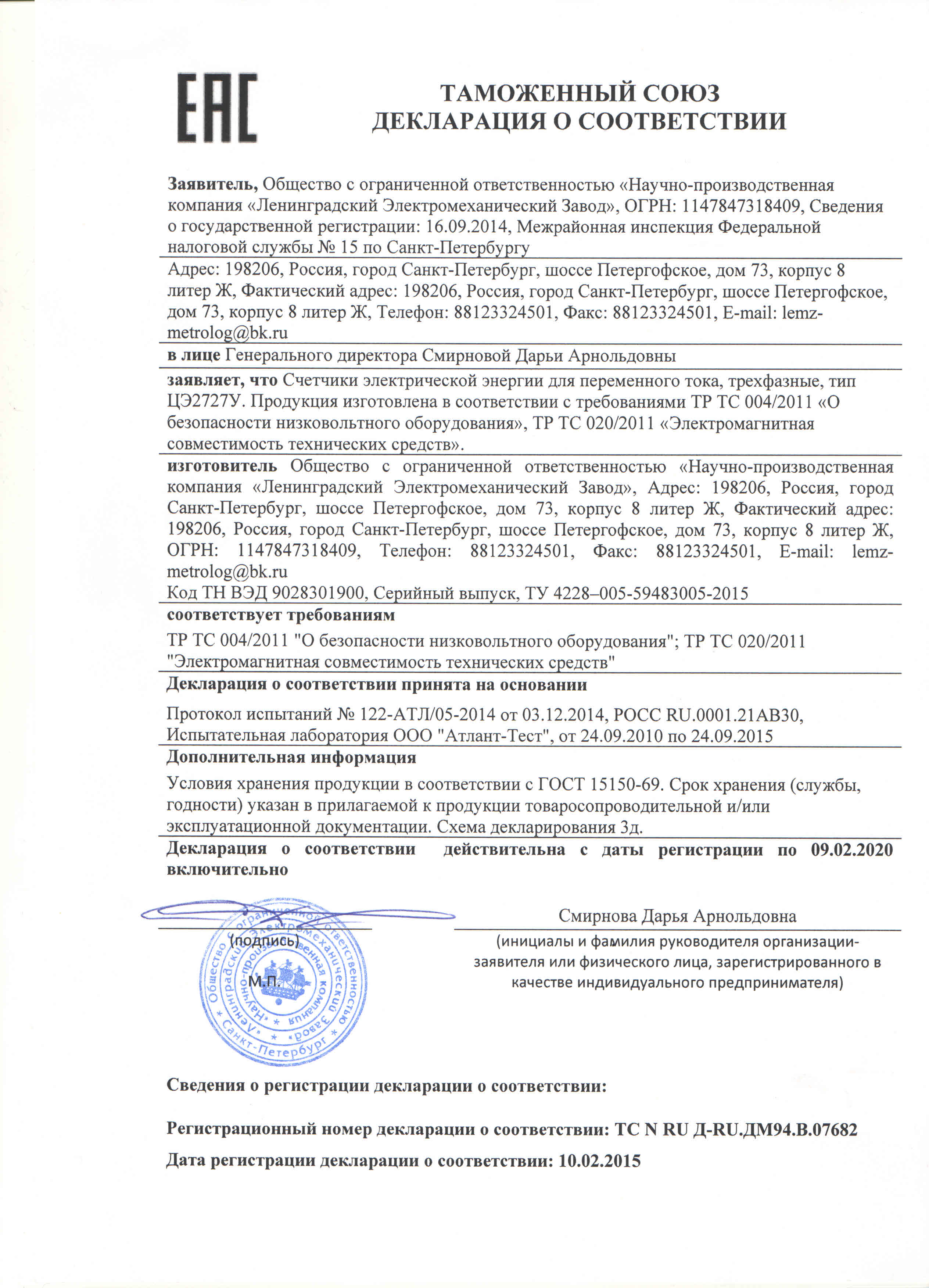

Декларация соответствия
Описание типа
